液动执行器（带手动）
来源：上海沃电阀门科技有限公司 作者：电动蝶阀球阀执行器厂家 点击量：2132
品牌：上海沃电
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
【产品概述】
FDQ系列液动执行器为90度角行程类型，双作用油缸齿条推动齿轮摆动。FDQ系列液动执行器由手动驱动装置，液动执行器，阀门限位器组成。

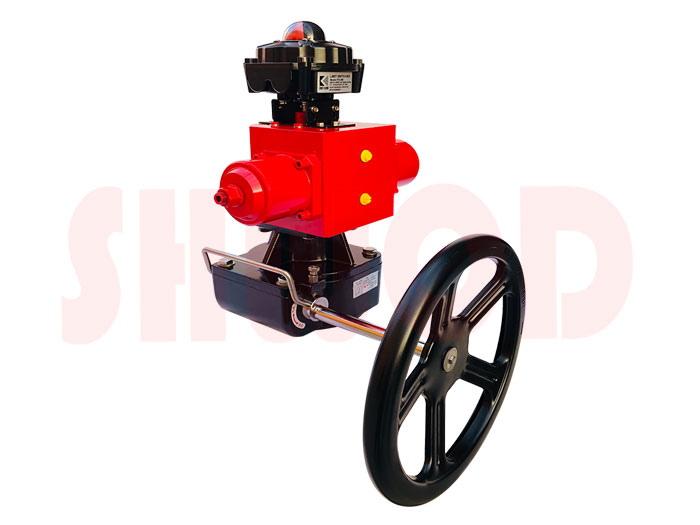

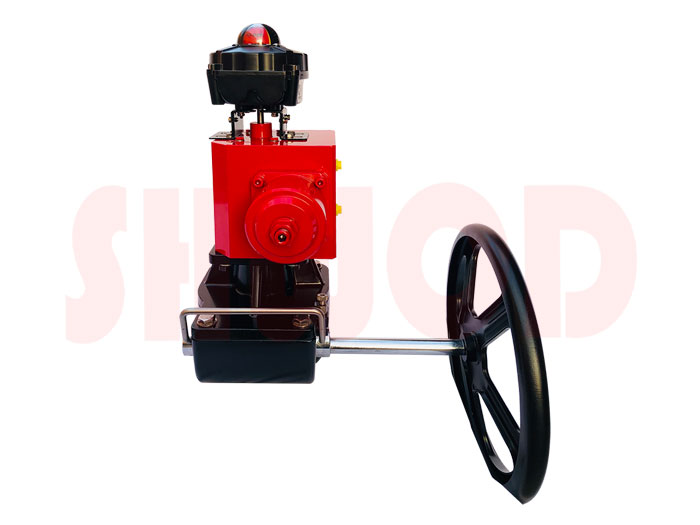

图1 FDQ系列液动执行器
表1 FDQ液动执行器参数表
表1 FDQ液动执行器参数表
| 型号 | FDQ63-1000NM | |
| 1 | 产品类型 | 液动执行器 |
| 2 | 上限扭矩 | 1250 N.M（@13.5MPa） |
| 3 | 行程角度 | 0~90° |
| 4 | 活塞直径 | 63mm |
| 5 | 活塞行程 | 47.1 mm |
| 6 | 工作腔容积 | 147ml |
| 7 | 输出信号类型 | 阀门全开全关指示，无源干接点，3A，2路SPDT微动开关；4-20mA信号反馈 |
| 8 | 电气接口 | 2个3/4”NPTF |
| 9 | 限位开关防爆等级 | Ex(ia)ⅡCT4 |
| 10 | 限位防护等级 | IP67 |
| 11 | 手动装置 | 带机械手动装置 |
【安装使用】

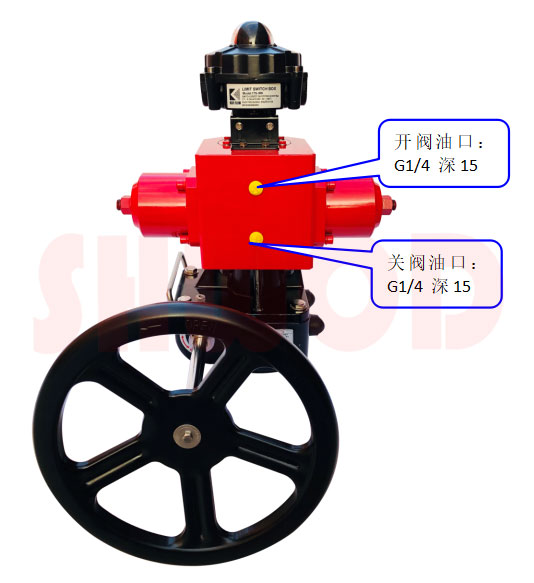

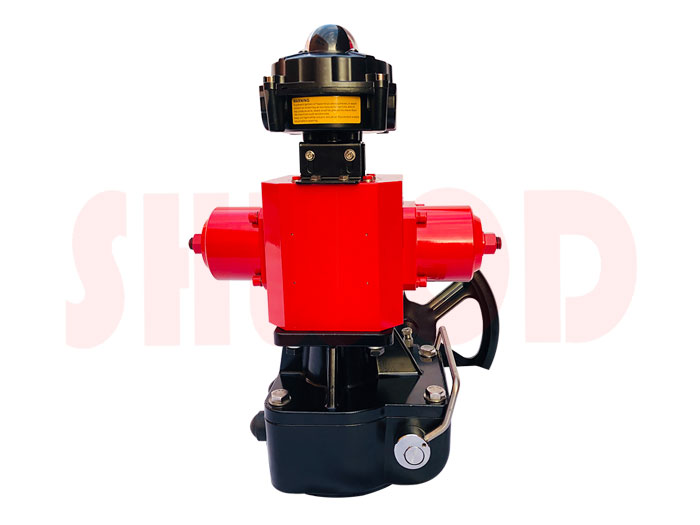

图2 液动执行器液压接口图
开阀时，压力油通过上侧的油口，进入齿轮齿条执行器的左侧，推动齿条活塞向右侧移动，带动齿轮做逆时针旋转（从顶部看），阀门打开；
关阀时，压力油通过下侧的油口，进入齿轮齿条执行器的右侧，推动齿条活塞向左移动，带动齿轮座顺时针旋转（从顶部看），阀门关闭。
【手动装置】

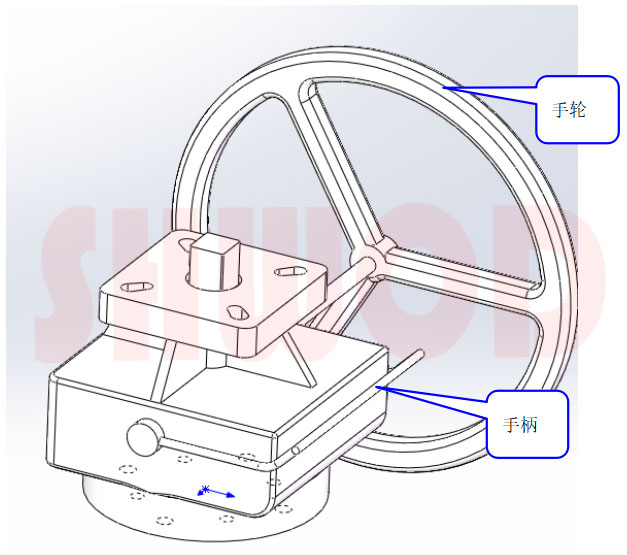

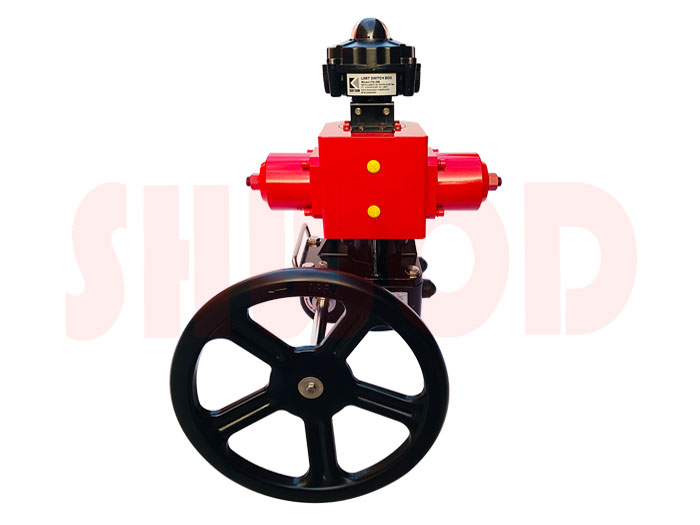

图3 液动执行器手动装置图
本执行器附带手动装置，使用时，向上拉起手柄，转动手轮，即可实现开阀和关阀。
【阀门限位器】
阀门限位器反馈杆和执行器齿轮实现同轴连接，反馈杆上带有齿轮，齿轮带动电位器（可变电阻），然后模块根据电阻阻值变化来转成可变电流输出（模块采用二线制4-20mA），默认带2组SPDT单刀双掷机械式微动开关，默认位置90度方向，可调，为开关型信号反馈。
调节说明如下：
【常见故障及排除】
【生产环境】
【企业资质】
