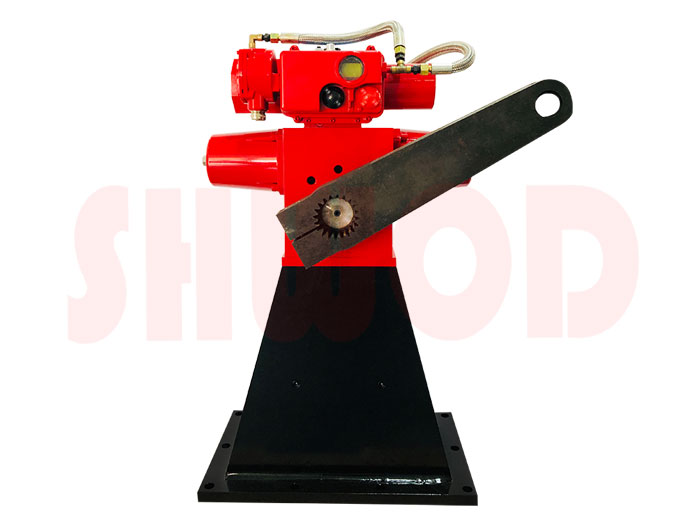

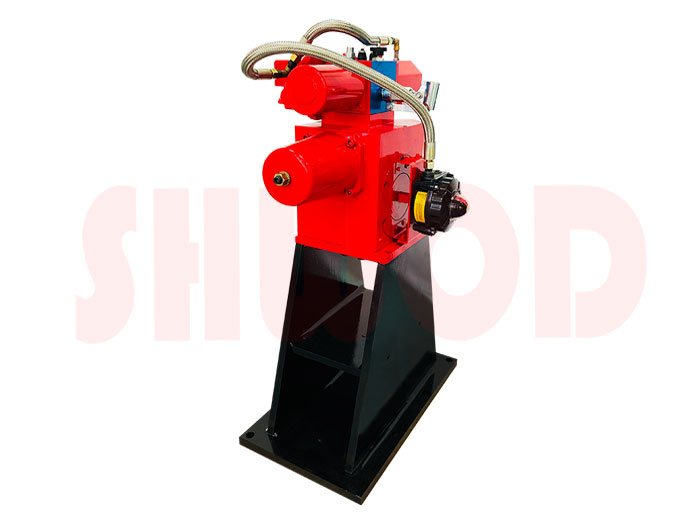

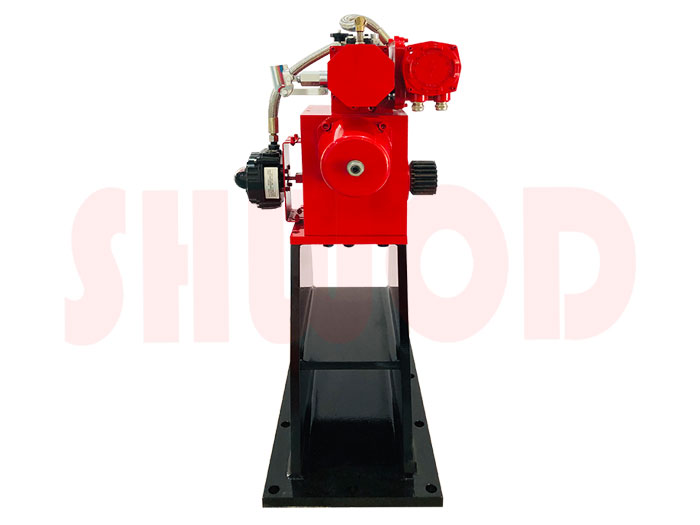

【产品概述】

       FDM系列电液执行器带智能模块，能实现自动回转功能，自带超负荷安全保护，可在现场/远程进行阀门开、关操作，可选择调节型以及开关型控制模式，现场带阀门开度显示以及全开全关位置指示，故障报警指示等功能。本系列执行器为90度角行程类型，双作用齿条油缸推动齿轮摆动。

【液压动力源】

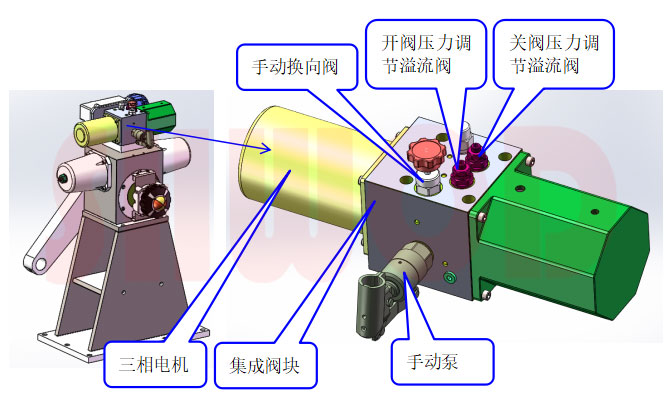

图2 液压动力站

       ●电机：三相交流电机，带温度过热保护，750W，2800rpm；

       ●油路块：采用航空铝合金6061材质加工，黑色硬质阳极氧化表面处理，表面硬度高且耐腐蚀；

       ●油泵：双向齿轮泵，排量0.8cc/rev，上限压力16MPa，上限转速4000rpm，集成双向的补油单向阀；

图3 双向齿轮泵液压原理图


       ●溢流阀：调定系统压力，出厂时已设定，具体根据现场阀门情况调整，可避免开启/关闭力过大损坏阀门；

图4 开阀/关阀压力调节溢流阀


       调节时，先松开锁紧螺母，用5mm内六角扳手转动调节杆，顺时针旋入，压力升高，每转压力升高约3MPa；逆时针旋出，压力降低，每转压力降低约3MPa；

       注：执行器已调定为行程限制模式，到开启/关闭上限行程后电机停止转动，正常情况下溢流阀不会开启溢流；若发现阀门开启/关闭时（未到达极限位置），在中间位置无法正常开启/关闭，则按照上面说明调高溢流阀压力，阀门即可实现开启/关闭；

       ●手动泵及手动阀：手动泵10cc/行程，紧急情况下，可以通过手动泵，来推动执行器动作。通过旋转手动阀，切换油路方向，实现阀门手动开启/关闭。

【双作用齿轮齿条执行器】


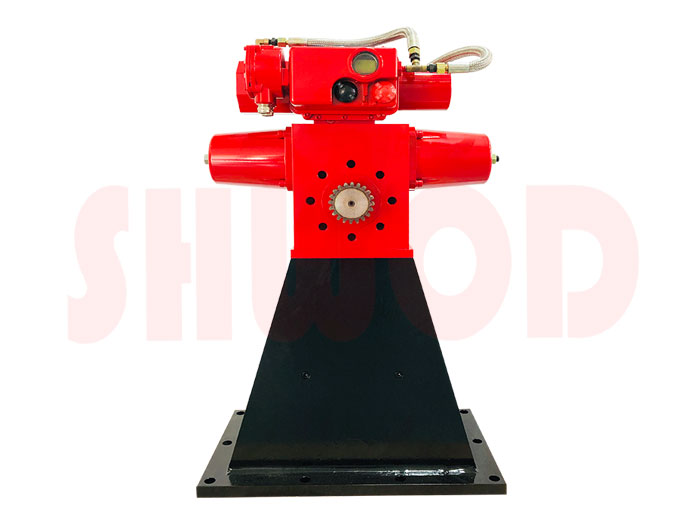

图5 双作用齿轮齿条执行器


       齿轮齿条执行器缸筒两侧设置有机械限位调节杆，用于防止误动作导致执行器开启/关闭阀门超越位置，防止阀门卡死。其中，面对执行器时，右侧为关阀门限位调节螺钉，左侧为开阀门限位调节螺钉；


       注：左右两侧机械限位调节螺钉，在出厂时已调定好，不建议用户调节(调节不当可能会引起漏油风险)；若发现开阀和关阀不到位调节时，先用内六角扳手固定调节杆，用扳手拧松密封螺母，然后旋转调节杆。旋转完成后，保持调节杆位置不变，拧紧密封螺母。


【电气控制系统】

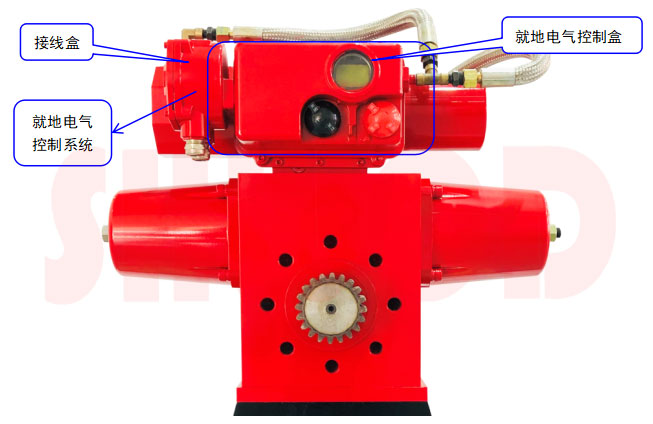

       一、就地电气控制系统

图6 就地控制盒

       二、接线图

图7 就地接线盒

表2 接线端子定义表

接线端子代号	接线方法	备注
L1，L2，L3	三相380V AC	不分相序，内部自动校正
2	常闭触点，异常报警时断开	系统报警信号： ●油位过低； ●电机过热； 报警时显示屏显示FE
3	报警公共端
27,28	4-20mA比例控制信号
13,14	4-20mA比例反馈信号

注：使用时需要接地！可以通过接线盒盖上的固定螺钉进行接地。

       三、电气操作


图8 就地电气控制盒
