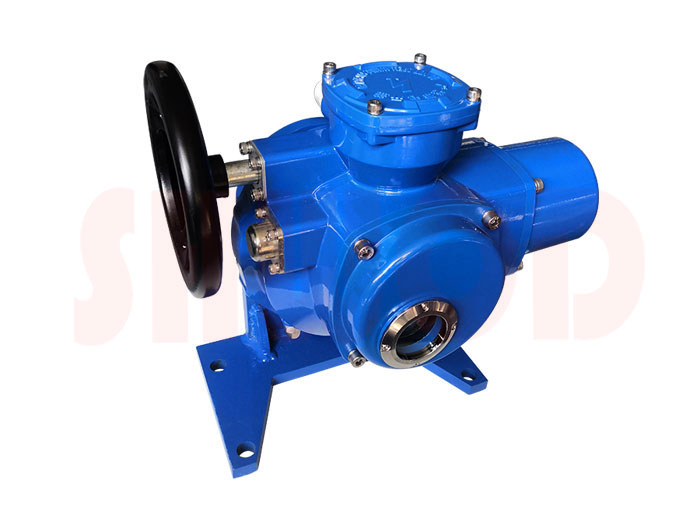

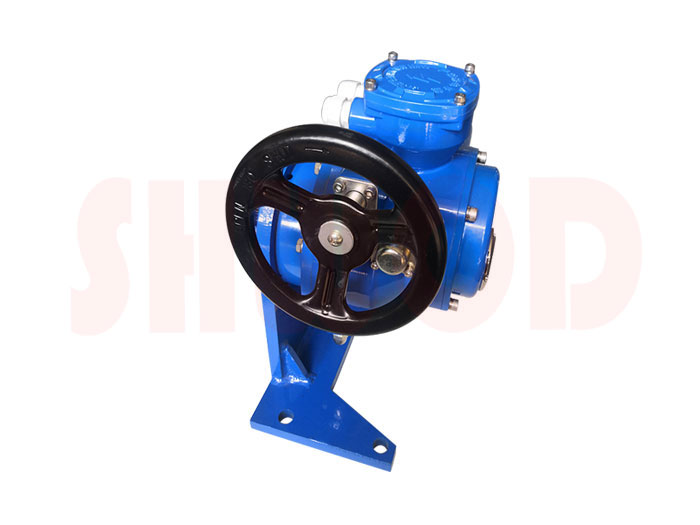

带底座角行程电动执行器
来源:上海沃电阀门科技有限公司 作者:电动蝶阀球阀执行器厂家 点击量:1500



品牌:上海沃电
驱动能源: 电动执行器
型号: Q型
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 电动执行器
型号: Q型
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261

【产品概述】

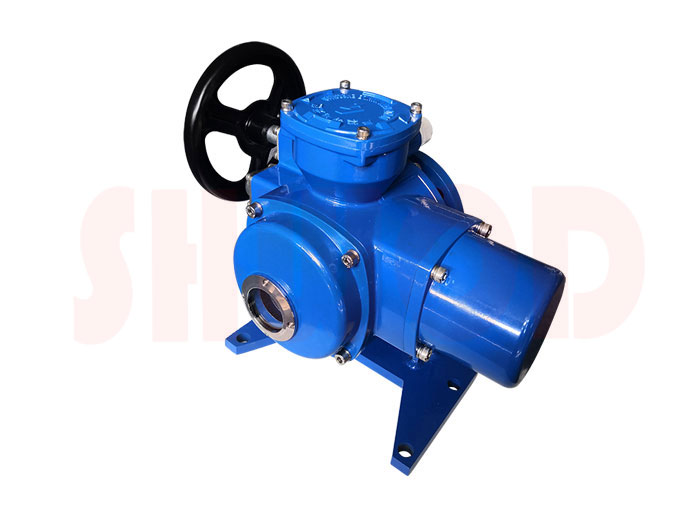

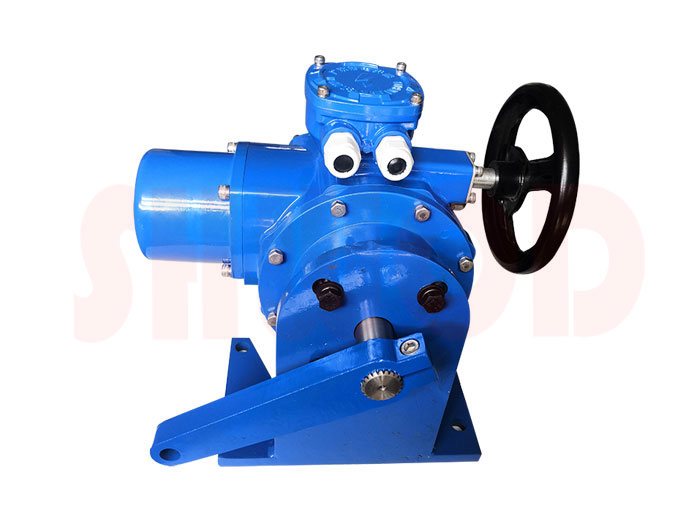

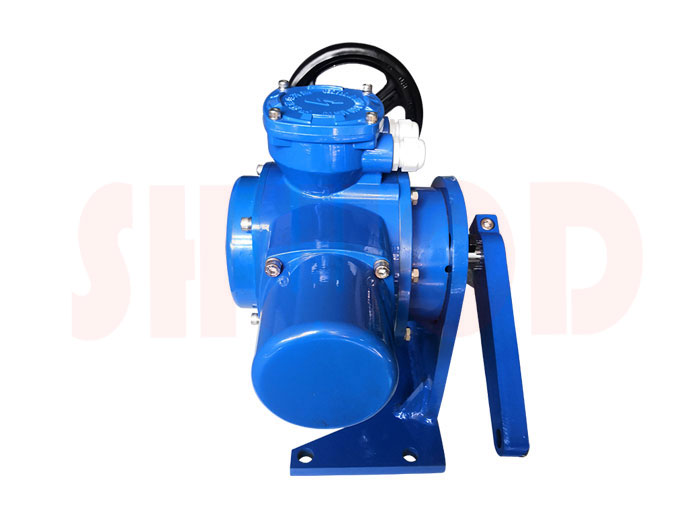

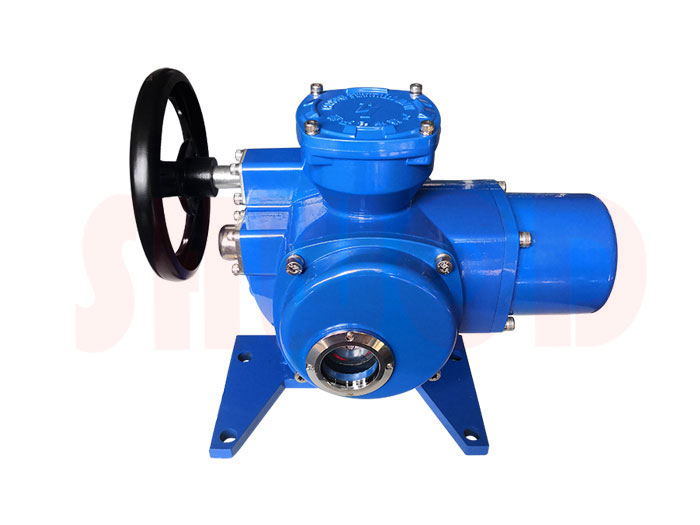

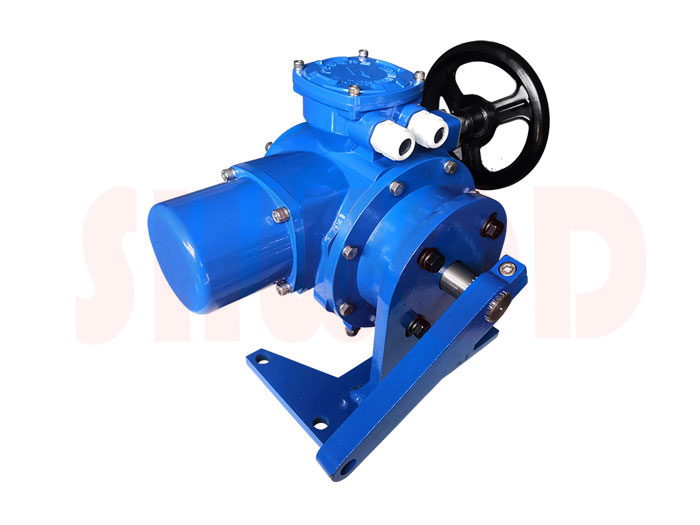

带底座角行程电动执行器我们又称之为带底座部分回转阀门电动执行装置,适用于蝶阀、球阀、旋塞阀、风门等做 90°回转的电动阀门,用于对电动阀门的开启、关闭或调节。作为稳定可靠的角行程电动执行器,可适用于不同控制系统,不同工作环境的需求。传动机构一体化的设计,使产品具有更小的体积和简洁的外观。安全可靠的手动设计,无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要:隔爆型、整体开关型、整体调节型。
带底座角行程电动执行器的整机性能符合 GB/T24923-2010《普通型阀门电动装置技术条件》的规定。隔爆型性能符合 GB3836.1-2010《爆炸性环境第1部分:设备通用要求》,GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》及 GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定。

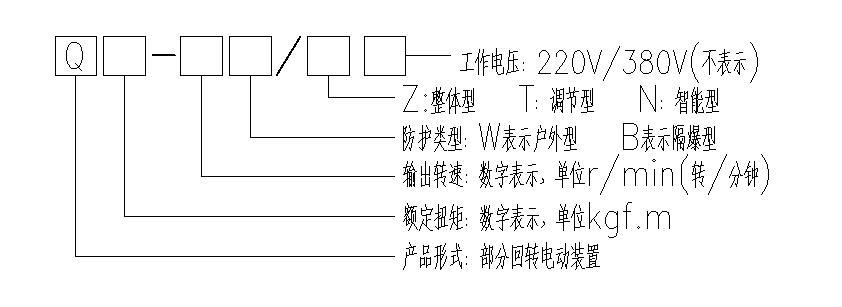

【型号表示方式】

型号示例:
Q10-1B/N:表示为隔爆智能开关型部分回转电动装置,额定输出转矩为 100N.m(10kgf·m),输出轴转速为 1r/min,额定电压 380V。
供电电源: 额定电压: 三相 AC380V(特殊订货单相 220V、三相 440V、660V 等)
额定频率:50HZ(特殊 60HZ)
防护等级:IP65/67(特殊订货 IP68);
绝缘等级:F 级
环境温度:-20~+60℃(特殊订货-40~+70℃);
相对湿度:≤95%(+25℃时);
工 作 制:短时 10 分钟(特殊订货 15-30 分钟);
防爆标志:ExdⅡBT4 适用于环境为ⅡA、ⅡB 级 T1-T4 组的爆炸性气体环境;
工作环境:普通型用于无易燃易爆和强腐蚀介质的场所;
防腐涂装:高温烤漆。

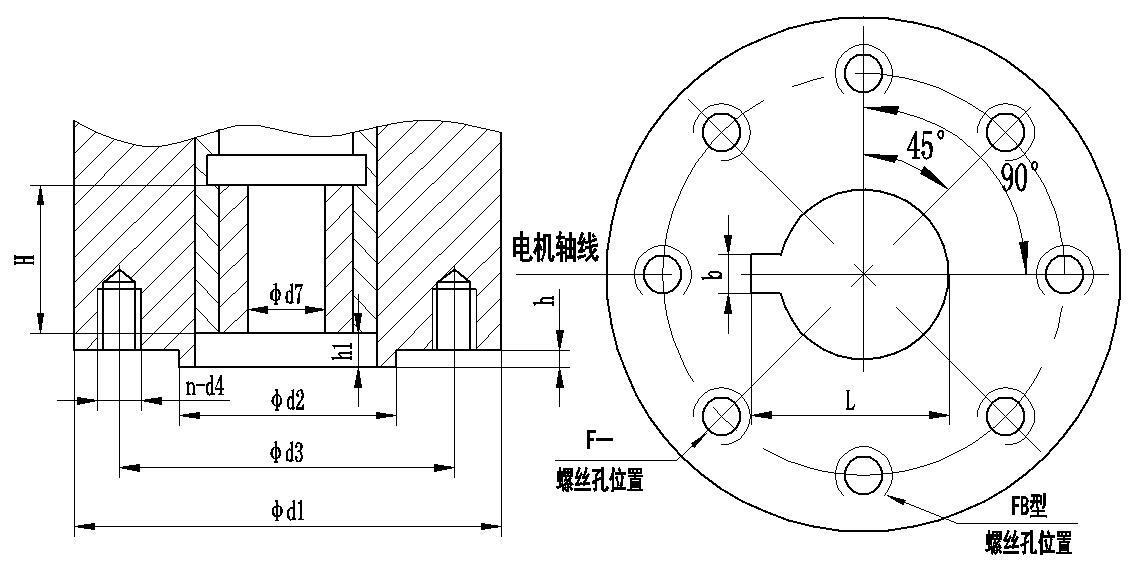

【连接尺寸】

执行标准 GB/T12223-2005 | ||||||||||||
电装型号 | 法兰号 | d1 | d2(f8) | d3 | n-d4 | d7 | H | h | h1 | b | ||
预留 | 上限 | |||||||||||
Q05 Q10 Q15 |
FB1 | 77 | 57 | 4-M6 | 12.7 | 15.9 | 33 | 3/5 | ||||
FB2 | 92 | 70 | 4-M8 | 19 | 33 | 5 | ||||||
F05 | 65 | 35 | 50 | 4-M6 | 8 | 19 | 33 | 3 | 2 | |||
F07 | 90 | 55 | 70 | 4-M8 | 8 | 19 | 33 | 3 | 2 | |||
Q20 Q30 Q40 |
FB3 | 115 | 89 | 4-M12 | 22.2 | 42 | 5 | |||||
F07 | 90 | 55 | 70 | 4-M8 | 8 | 19 | 33 | 3 | 2 | |||
F10 | 125 | 70 | 102 | 4-M10 | 12 | 28 | 42 | 3 | 2 | |||
Q60 Q120 |
FB3 | 115 | 89 | 4-M12 | 22.2/28.6 | 80 | 5/8 | |||||
FB4 | 140 | 108 | 4-M12 | 31.7 | 50 | |||||||
F10 | 125 | 70 | 102 | 4-M10 | 15 | 38 | 50 | 3 | 2 | |||
F12 | 150 | 85 | 125 | 4-M12 | 15 | 38 | 50 | 3 | 2 | |||
Q180 | FB5 | 197 | 159 | 4-M16 | 33.3/38.2 | 60 | 10 | |||||
F14 | 175 | 100 | 140 | 4-M16 | 20 | 38 | 60 | 3 | 3 | |||
Q300 | FB5 | 197 | 159 | 4-M16 | 41.3 | 80 | 10 | |||||
Q500 | F16 | 210 | 130 | 165 | 4-M20 | 20 | 55 | 80 | 3 | 3 |
【产品参数】
型 号 规 格 |
输出扭矩 N/m |
输出转速 r/min |
上限阀杆 直径 mm |
手 动 速 比 |
电机功率 W |
额定电流 A |
参考重量 Kg |
Q05 | 50 | 1 | 19 | 60 | 45 | 0.16 | 8.5 |
Q10 | 100 | 1 | 19 | 60 | 60 | 0.18 | 8.6 |
Q15 | 150 | 1 | 19 | 60 | 75 | 0.22 | 8.7 |
Q20 | 200 | 1 | 28 | 90 | 90 | 0.26 | 12.7 |
Q30 | 300 | 1 | 28 | 90 | 120 | 0.32 | 12.7 |
Q40 | 400 | 1 | 28 | 90 | 150 | 0.37 | 13 |
Q60 | 600 | 1 | 38 | 87 | 180 | 0.72 | 21 |
Q120 | 1200 | 1 | 38 | 87 | 250 | 1.0 | 21 |
Q180 | 1800 | 1 | 38 | 87 | 370 | 1.6 | 23 |
Q300 | 3000 | 0.5 | 55 | 348 | 370 | 1.6 | 35 |
Q500 | 5000 | 0.5 | 55 | 348 | 550 | 2.5 | 35 |

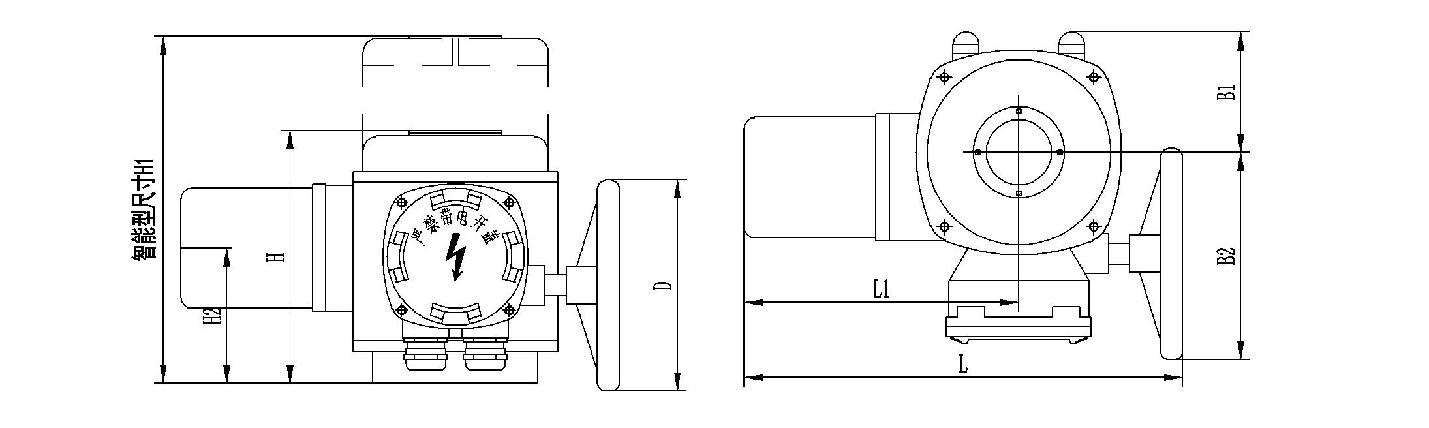

【外形尺寸】
【安装拆卸】

尺寸 型号 |
B1 | B2 | H | H1 | H2 | L | L1 | D |
Q05/15 | 68 | 114 | 156 | 270 | 73 | 250 | 157 | 140 |
Q20/40 | 91 | 157 | 191 | 273 | 103 | 332 | 208 | 160 |
Q60/180 | 143 | 203 | 227 | 309 | 126 | 424 | 232 | 250 |
Q300/500 | 143 | 203 | 291 | 373 | 190 | 424 | 232 | 250 |
【安装拆卸】
允许阀门电动装置任意位置安装,但必须注意电机尽量呈水平位置,电器箱盖呈水平或垂直向上状态为推荐安装方式,这样有利于润滑、调试、维护和手动操作。
【接线注意事项】
用手轮将阀门开启至 50%开度处,按下开发或关阀键,检查阀门的旋向是否与按键对应,如果不一致立即按停止按钮。切断三相电源,调换三相电源中的任意两相。
【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀、电动球阀、电动闸阀等电动阀门、电动执行器、电液动执行器、电液动阀门、气动阀门,上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的带底座角行程电动执行器产品,欢迎前来咨询报价。
