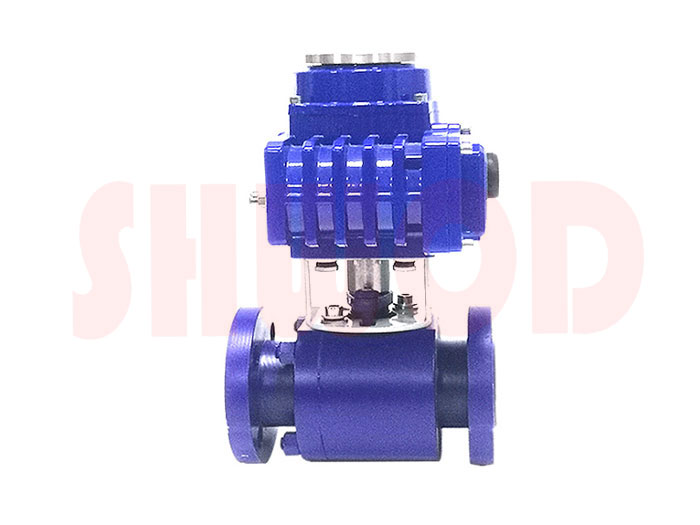

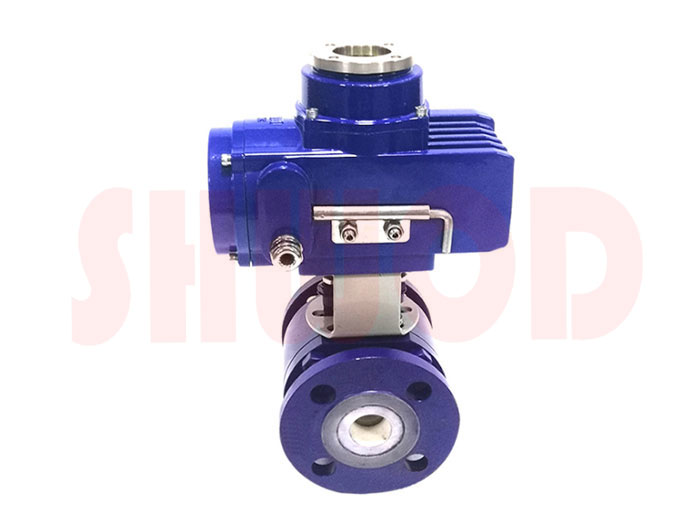

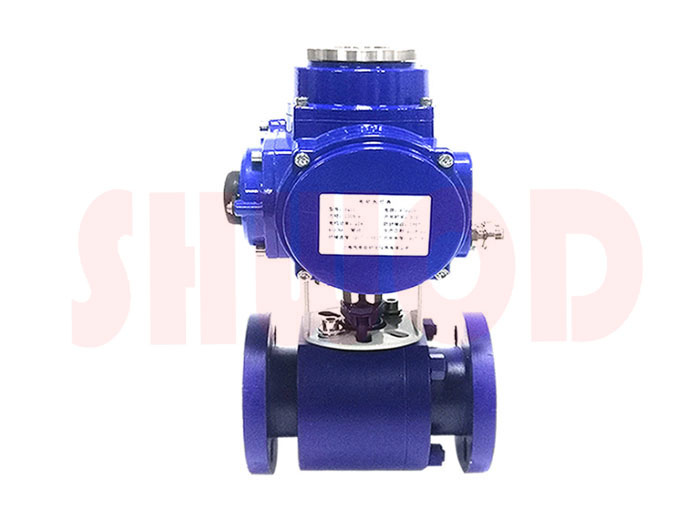

电动陶瓷球阀
来源：上海沃电阀门科技有限公司 作者：电动蝶阀球阀执行器厂家 点击量：1224
品牌：上海沃电
驱动能源: 电动执行器
型号: Q941TC
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
驱动能源: 电动执行器
型号: Q941TC
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
【产品概述】
电动陶瓷球阀（Q941TC）具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封陶瓷球阀尤其适用于带颗粒、纤维状介质环境。
1、所有与截止接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，本电动球阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，让本电动阀门经久耐用，可靠性极高，使用寿命长，是钛合金阀和蒙尔乃阀的2~4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有很强的优势，也是目前较合适此类介质的阀门。
【零件材料】
| 名称 | 材料 |
| 阀盖 | WCB |
| 中体 | WCB |
| 中体套 | 工程陶瓷 |
| 阀座 | 工程陶瓷 |
| 法兰套 | 工程陶瓷 |
| 球 | 工程陶瓷 |
| O型圈 | 氟橡胶 |
| 弹簧 | 17-4PH |
| 阀杆 | 35 |
| 填料 | PTFE |
| 等长双头螺栓 | WCB |
| 规格 | PN（MPA） | L | D | D1 | D2 | b | f | z- |
| mm | ||||||||
| DN15 | 1.6 | 130 | 95 | 75 | 45 | 14 | 2 | 4-14 |
| DN20 | 130 | 105 | 85 | 55 | 14 | 2 | 4-14 | |
| DN25 | 140 | 115 | 95 | 65 | 14 | 2 | 4-14 | |
| DN32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-18 | |
| DN40 | 165 | 150 | 110 | 85 | 16 | 3 | 4-18 | |
| DN50 | 203 | 165 | 125 | 99 | 16 | 3 | 4-18 | |
| DN65 | 220 | 185 | 145 | 118 | 18 | 3 | 4-18 | |
| DN80 | 241 | 200 | 160 | 132 | 20 | 3 | 8-18 | |
| DN100 | 305 | 220 | 180 | 156 | 20 | 3 | 8-18 | |
| DN125 | 356 | 250 | 210 | 185 | 22 | 3 | 8-18 | |
| DN150 | 394 | 280 | 240 | 211 | 24 | 3 | 8-23 | |
| DN200 | 457 | 340 | 295 | 265 | 26 | 3 | 12-23 |
【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀、电动球阀、电动闸阀等电动阀门、电动执行器、电液动执行器、电液动阀门、气动阀门，上海沃电秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的电动陶瓷球阀产品，欢迎前来咨询报价。
