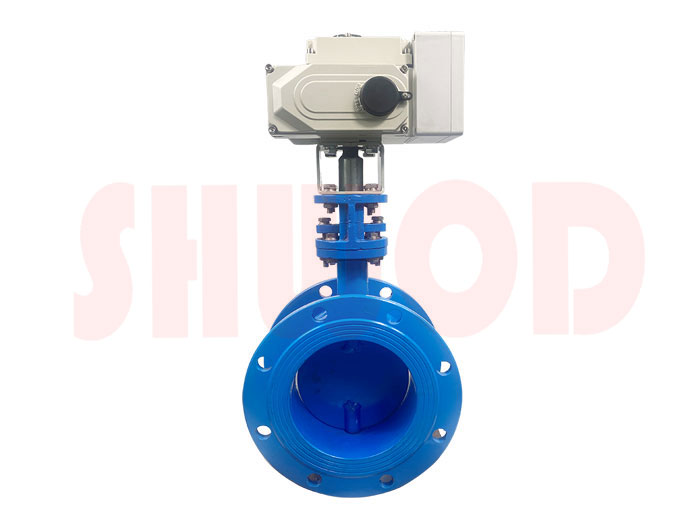

电动通风调节蝶阀

来源：上海沃电阀门科技有限公司作者：电动蝶阀球阀执行器厂家点击量：1094

品牌：上海沃电
驱动能源: 电动执行器
型号: TD941W
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备

联系客服 13917586261

【产品概述】

电动通风调节蝶阀又称电动风量调节蝶阀，由角行程电动执行器和电动蝶阀组成，采用中线式碟板与短结构钢板焊接的新型结构形式设计制造，适用于两位切断的场合，阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力1.0MPa，主要于工业、冶金、烟气除尘、环保等管道作为气体介质调节流量或切断。不适应耐高温、高压及耐腐蚀、抗磨损等行业。

【性能特点】

1、结构简单、口径大、重量轻、操作方便。

2、驱动力矩小，启闭灵活，操作方便。

3、可多工位安装，不会受到介质的影响。

4、阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。

5、蝶板与阀体的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。

【工作原理】

电动通风调节蝶阀由电动执行器输入电源信号，依靠电压驱动使碟板在90°范围内自由转动，以达到介质流量的启闭或调节，特别适用于压力不是很高的的空气或其它气体等低压场所的流量调节及压力控制，此外在高温状态的气体及蚀性介质工况中也被广泛适用。

【外形尺寸】

规格	D	D1	N—D	H1	H2	L	L1	L2
mm	D	D1	N—D	H1	H2	L	L1	L2
DN65	160	130	4—14	282	135/270	112	165/320	150/220
DN80	190	150	4—18	313	135/270	114	165/320	150/220
DN100	210	170	4—18	380	135/270	127	165/320	150/220
DN125	240	200	8—18	396	135/270	140	165/320	150/220
DN150	265	225	8—18	409	135/270	140	165/320	150/220
DN200	320	280	8—18	619	135/270	152	165/320	150/220
DN250	375	335	12—18	649	140/275	165	190/355	170/250
DN300	440	395	12—22	681	140/275	180	190/355	170/250
DN350	490	445	12—22	709	140/315	180	190/375	170/290
DN400	540	495	16—22	733	170/315	200	270/375	220/290
DN450	595	550	16—22	761	170/315	200	270/375	220/290
DN500	645	600	20—22	789	170/315	220	270/375	220/290

【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀、电动球阀、电动闸阀等电动阀门、电动执行器、电液动执行器、电液动阀门、气动阀门，上海沃电秉承“诚信为本，客户至上”的企业宗旨，专业为您提供规格型号齐全、质量稳定、价格合理的电动通风调节蝶阀产品，欢迎前来咨询报价。
