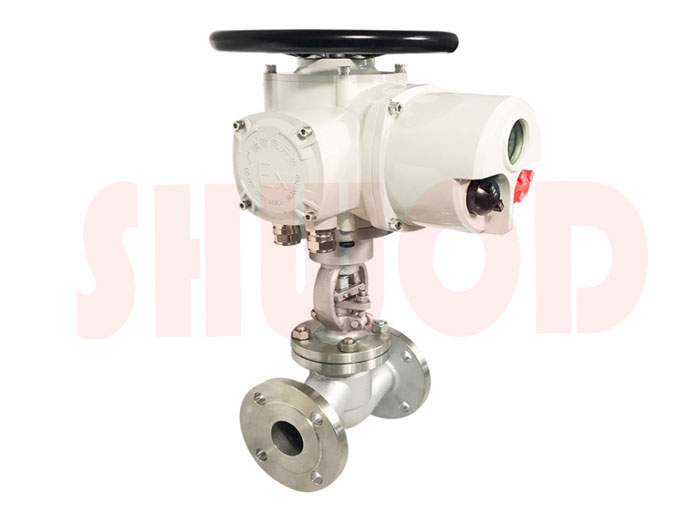

电动截止阀作为截断类阀门中，使用广泛也是重要的电动阀门之一，不仅可适用于中低压管道，也能适用于高压场所，并且比较耐用，依靠电动推力来控制介质的流通。但由于电动截止阀的种类较多，且结构形式多变，上海沃电认为用户在选择电动截止阀时，应当熟悉其型号编制的表示方法，以免出现选错型，换货退货等问题！

电动截止阀型号编制方法：

1、类别代号：J表示截止阀；

2、传动方式：手动无代号、5伞齿轮、6气动、9电动；

3、连接方式：4法兰连接、6焊接；

4、结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；

5、密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；

6、公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；

7、阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。

电动截止阀型号编制举例说明：

J941F46-16C

1、J：表示截止阀；

2、9：表示传动方式为电动；

3、4：连接方式为法兰连接；

4、1：结构形式为直通流道；

5、F：密封副材料为氟橡胶；

6、16：表示公称压力为1.6MPa；

7、C：表示阀体材料为碳钢。

电动截止阀型号编制说明由截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，主要是针对现有的电动截止阀产品做型号说明，如定做的截止阀产品在材质、结构发生变化时，请根据电动阀门编制方法中进行选型。
