角行程电动执行器的工作原理介绍
来源：上海沃电阀门科技有限公司 作者：电动蝶阀球阀执行器厂家 发布时间：2021-04-05 点击量：994
电动执行器与气动执行器一样，是控制系统中的一个重要部分。它接收来自控制器的0~10mA或4~20mA的直流电流信号，并将其转换成相应的角位移或直行程位移，去操纵电动阀门、档板等控制机构，以实现自动控制。

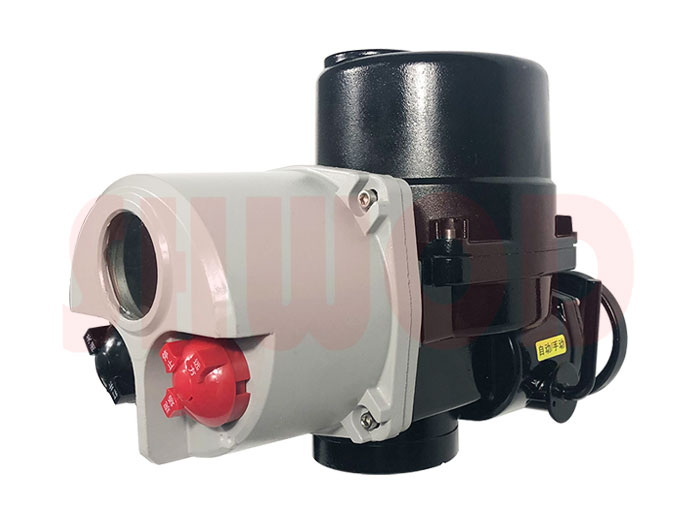

电动执行器有角行程、直行程和多回转等类型。角行程电动执行器以电动机为动力元件、将输入的直流电流信号转换为相应的角位移（0°~90° )；这种电动执行器适用于操纵电动蝶阀、档板之类的旋转式控制阀。直行程执行器接吵输入的直流电流信号后，使电动机转动，然后经减速器减速并转换为直线位移输出，去操纵单座、双座、三通等各种控制阀和其他直线式控制机构。多回转电动执行器主要用来开启和关闭电动闸阀、电动截止阀等多回转电动阀门，由于它的电机功率比较大，一般多用作就地操作和遥控。
几种类型的电动执行器在电气原理上基本上是相同的，只是减速器不一样。以下简单介绍一下角行程电动执行器。角行程电动执行器王要由伺服放人器、伺服电功机、减速器、位置发送器和操纵器组成。其工作过程大致如下：伺服放大器将由校制器来的输入信号与位置反馈信号进行比较，当无信号输入时，出十位置反馈信号也为零，放大器无输出，电机不转，如有信号插入，且与反馈信号比较产生偏差．使放大据有足够的输出功率，驱动伺服电动机、经减速后使减速器的输出轴转动，直到与输出袖相连的位置发送器的输出电流与杨入信号相等为止。此时输出轴就稳定在与该输入信号相对应的转角位置上，实现了输入电流信号与输出转角的转换。
位置发送器是能将电动执行器输出轴的位移转变为0~10mA DC（4~20mA DC）反馈信号的装置、它的主要部分是差动变压器。在差动变压器的原边加一交流稳压电源后，其副边分别会感应出交流电压U1，U2，由于两副边绕组匝数相等，且反向串联，故感应电压 Usc的大小将取决干铁心的位置。
铁心的位置是与执行器输出轴的位置相对应的。当铁心在中间位置时，因两副边绕组的磁路对称，故在任一瞬间穿过两副边绕组的磁通都相等，因而感应电压U1=U2。但围两绕组反向串联，它们所产生的电压互相抵消，因而输时电压Usc等于零。当铁心自中间位置有一向上的位移时，使磁路对两绕组不对称，这时12边绕组中交变磁通的幅值将大干下面绕组中交变磁通的幅值，两绕组中的感应电压将是U1> U2，因而有输出电压 Usc=U1-U2产生。
反之，当铁心下移时，两电压的关系将是U2>U1，此时输出电压的相位与上述相反，其大小为Usc=U2-U1。信号 Usc经过整流、滤波电路可以得到0~10mA（或4~20 mA）的直流电流信号，它的大小与执行器输出位移相对应。这个信号被反馈到伺服放大据的输入端，以与输入信号相比较。
电动执行器不仅可与控制器配合实现自动控制，还可通过操纵器实现控制系统的自动控制和手动控制的相互切换。当操纵器的切换开关置于手动操作位置时，由正、反操作按钮直接控制电机的电源，以实现执行器输出轴的正转或反转，进行通控手动操作。
